DAEDONG Techwin

kawata 주변기기

제습건조기

제품 사진 및 외형치수도와
사양서를 참조하세요

DFB SERIES

  • 탁월한 유지 보수 및 안정성을 실현한 제품
  • 열 재사용을 통한 에너지 절약 / 환경 의식
  • 손쉬운 청소 및 유지 보수

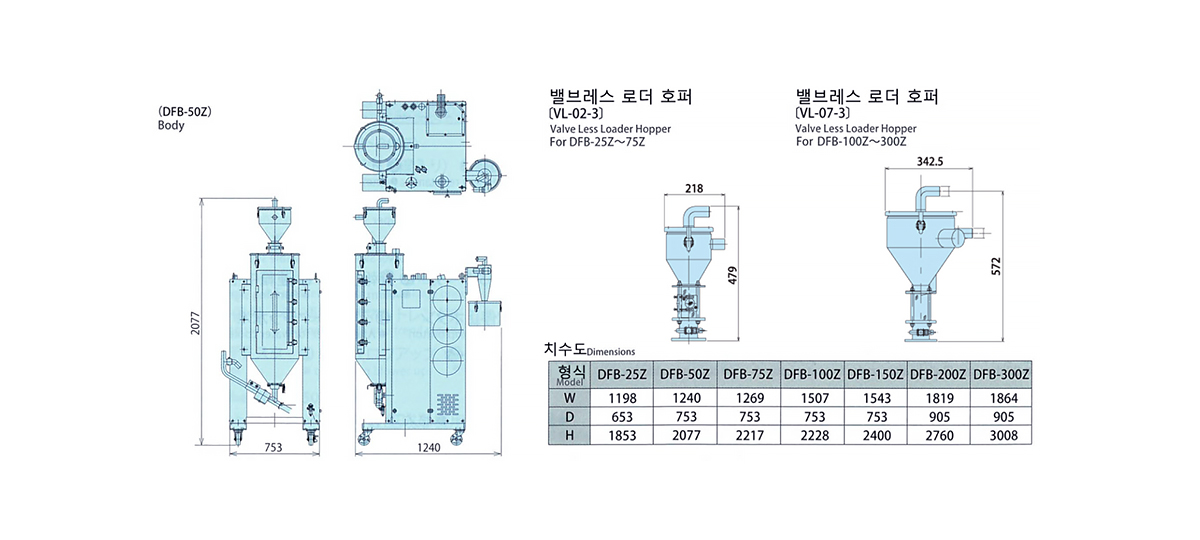

외형치수도Outline Dimensions
사양서Specifications
사양서
형식Model DFB-25Z DFB-50Z DFB-75Z DFB-100Z DFB-150Z DFB-200Z DFB-300Z
풍량 (m3/h)(50/60Hz)Air Flow 35/45 50/60 80/100 110/120 145/160 220/240
발생노점 (°C)Dew Point ※ -40(콜게이트식 허니콤)-40 Corrugated honeycomb
건조온도 (°C)Drying Temperature 80~160 (Max.)
건조블로워 용량 (kW)(50/60Hz)Drying Blower Capacity 0.17/0.28 0.28/0.42 0.55/0.85 1.7/2.2 2.4/3.5
재생 히터 용량 (kW)Regeneration Heater Capacity 2.4 4.0 6.0
재생 블로워 용량 (kW)(50/60Hz)Regeneration Blower Capacity 0.06/0.08 0.09/0.12 0.17/0.28
흡착관 회전 모터 용량 (kW)Desiccant Chamber Motor Capacity 0.015
건조 호퍼Drying Hopper 유효 용량 (L)Effective Capacity 42 84 126 167 250 333 500
투입량 (kg)Feeding Volume 25 50 75 100 150 200 300
내면 접촉부 사양Material Contact Surface SUS/산세척SUS/Pickling
건조히터용량 (kW)Drying Heater Capacity 2.7 4 6 9 12
부속품Accessories 탈습에어 순환수송, 배치수송, 유리 울 보온 (에너지 절약 구조)Dehumidified air circulation conveying, batch conveying, glass wool insulation (Energy-efficient structure
일자측 수송 로더 (수송1) [형식]Convey-1 AL-07E-3(메탈댐퍼)Metal damper AL-15E-3(메탈댐퍼)Metal damper
블로워 용량 (kW)(50/60Hz)Blower Capacity 0.85(인버터로60Hz운전)/0.85
이자측 수송 로더 (수송2) [형식]Convey-2 VL-02-3 VL-07-3
블로워 일차수송과 겸용 통상 60Hz로 운전Concurrent use of blower with primary conveying Normally in 60Hz
총전기 용량 (kVA) (AT)
(3상 3Phase AC200V/200, 220V 50/60Hz)Power Supply		 7.2/8.6
30		 8.6/10.2
30		 11.1/13.4
40		 12.4/14.9
50		 17.0/20.5
75		 23.4/28.5
100
압축공기소비량 (L/min)Compressed Air Requirement 5 (0.4~0.6MPa) (Pipe size Ø6)
애프터 쿨러Ater Cooler 공랭식Air cooled 수랭식Water cooled
냉각수 소비량 (L/min)Cooling Water Requirement 불필요No need Approx. 10(0.1~0.3MPa below 32°C)(Pipe size 20Ax2)
부속품Accessories
  • PVC 플렉시블 호스 (Ø38X5mX3개)PVC flexible hose
  • 흡입관 (Ø38X650LX1개)Suction pipe
  • 기기간케이블 5mControl cable 5m
  • 전원케이블Power cable 5m
도장색Painting Color 본체 플레임부Flame JPMA Y15-85A, semigloss
콘트롤러 판넬 문Control Panel Door JPMA Y159-50D, semigloss
질량 (본체) (kg)Weight 270 280 320 370 405 565 600
