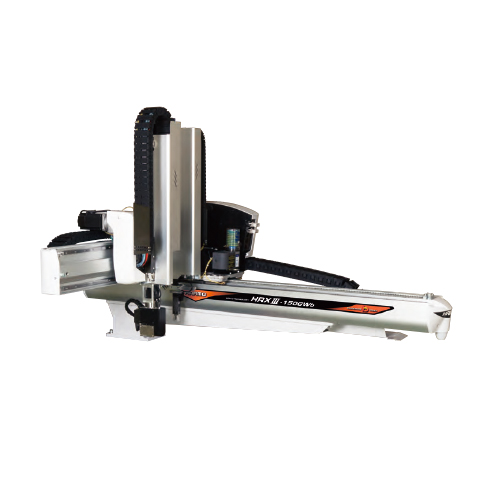

HRXⅢ-100/150/250SWb·GWb
| MODEL | HRXⅢ-100SWb | HRXⅢ-100GWb | HRXⅢ-150SWb | HRXⅢ-150GWb | HRXⅢ-250SWb | HRXⅢ-250GWb | HRXⅢ-150SWb-W | HRXⅢ-150GWb-W |
|---|---|---|---|---|---|---|---|---|
| 메인상하스트로크(mm)Main Arm Stroke | 800[900] | 900[1000] | 1200 | 900[1000] | ||||
| 서브상하스트로크(mm) Sub Arm Stroke | - | 850[950] | - | 950[1050] | - | 1250 | - | 950[1050] |
| 메인전후스트로크(mm)Main Kick Stroke | 556(144~700) | 449(251~700) | 656(144~800) | 549(251~800) | 660(125~785) | 553(232~785) | 656(135~791) | 549(242~791) |
| 서브전후스트로크(mm) Sub Kick Stroke | - | 499(95~544) | - | 549(95~644) | - | 553(80~633) | - | 549(95~644) |
| 횡주행스트로크(mm)Traverse Stroke | 1200[1400][1600] | 1400[1600][1800][2000] | 1600[1800][2000] | 1400[1600][1800][2000] | ||||
| 메인대기위치(mm)Main Arm Home Position | 130 | 150 | 250 | 130 | ||||
| 메인최대전진위치(mm)Main Arm Maximum Reach | 700 | 800 | 785 | 791 | ||||
| 서브최소접근위치(mm) Sub Arm Minimum Reach | - | 95 | - | 95 | - | 80 | - | 95 |
| 자세제어(°)Wrist Unit | 90 | |||||||
| 자세토크(Nm)Wrist Torque | 22.7 | 35.2 | ||||||
| 최대가반제품질량(kg)Maximum Payload | 7 (어태치먼트 포함)7 (including EOAT) | 12 (어태치먼트 포함)12 (including EOAT) | ||||||
| 본체무게(kg)Weight | 229 | 253 | 245 | 270 | 283 | 309 | 249 | 273 |

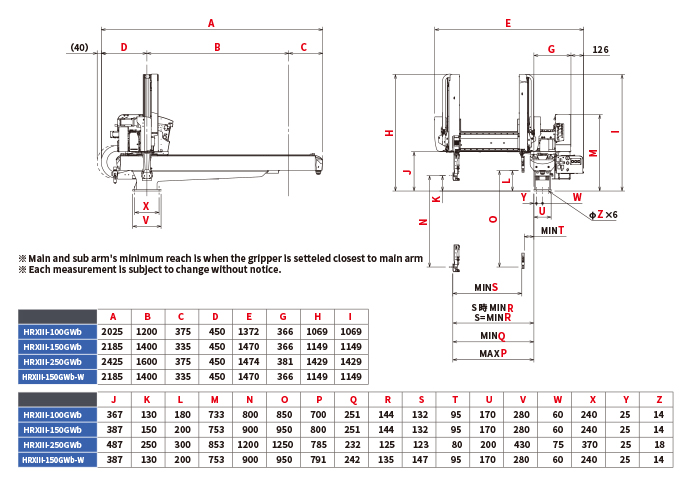

| 전고x횡폭x안쪽길이(mm)Overall WxDxH | 2025x1372x1069 | 2185x1470x1149 | 2425x1474x1429 | 2185x1470x1149 | ||||
| 상용공기압(MPa)Working Air Pressure | 0.5 | |||||||
| 에어소비량 (ℓ/cyc[ANR]) ※Air Consumption ※ | 1.15 | 1.17 | 1.15 | 1.17 | 1.15 | 1.17 | 1.86 | 1.88 |
| 제어방식Control Method | 디지털 AC 서보모터Digital AC servo motor (3/5 axels) | |||||||
| 전원(V)Power Supply | 3상 AC200V-240V±10%(50Hz/60Hz)3-phase/Single phase AC200V-240V±10%(50Hz/60Hz) | |||||||
| 최대소비전력(W)Maximum Power Consumption | 1700 | 2300 | 1700 | 2300 | 1700 | 2300 | 1700 | 2300 |
| 전원설비용량(VA)Power Equipment Capacity | 3000 | 4000 | 3000 | 4000 | 3000 | 4000 | 3000 | 4000 |
| 최대소요전류(A)Maximum Current Consumption | 8.50 | 11.50 | 8.50 | 11.50 | 8.50 | 11.50 | 8.50 | 11.50 |
※ 흡착 에젝터 사용시에는 1연 추가마다 46ℓ/min[ANR]가 별도로 소비[ ] = 옵션
