열매체순환온조기

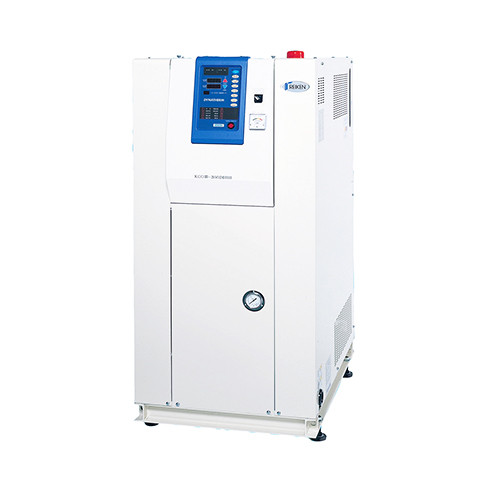

제품 사진 및 외형치수도와사양서를 참조하세요
KCOⅡ SERIES
- MAX. 200 °C-320 °C 까지 풍부한 라인업
- 초 내열 씰리스 펌프 채택
- 알람 기능이있는 최첨단 컨트롤러
- 사전에 트러블을 방지하기 위해 다양한 경보 회로를 갖춘 안전 설계
사양서Specifications
| 형식Model | KCOⅡ-4006MNa | ||||
|---|---|---|---|---|---|
| 매체Medium | 열매체기름 (권장 : 바렐 섬 #400)*1Heating Medium oil(Barrel Therm #400)*1 | ||||
| 사용온도(°C) Temperature | Max. 200 | ||||
| 제어방식Control Method | PID제어PID control | ||||
| 히터용량 (kW)Heater Capacity | 6 | ||||
| 펌프Pump | 모터출력 (kW) (50/60Hz)Motor Capacity | 1.0/1.1 | |||
| 최대압력 (MPa) (50/60Hz)Max. Pressure | 0.4/0.48 | ||||
| 최대유량 (L/min) (50/60Hz)Max.Flow | 55/55 | ||||
| 확장 탱크 총 용량 (L)Expansion Tank Capacity | 12 | ||||
| 장치내 열매체 기름사용량 (L)Heating Medium Oil Volume in the Unit | 15 | ||||
| 냉각방법Cooling Method | 간접냉각Indirect cooling | ||||
| 냉각능력 (kW) * at200°CCooling Capacity | 6.3*1 | ||||
| 파이프사이즈Pipe Size | 순환계Circulation Line | 20A (밸브)3/4B (Valve) | |||
| 냉각계Cooling Line | 10A (소켓)3/8B (Socket) | ||||
| 경보Alarm | 역상, 매체불량, 펌프 과부하, 온도상한, 온도하한, 과열방지Phase reverse, Medium shortage, Pump overload, Temp, upper limit and lower limit, Overheat | ||||
| 유틸리티Utility | 전원전압Power Supply | 3상 AC 200V/200, 200V 50/60Hz3 Phase | |||
| 총전기용량 (kVA)Power Demand | 7.3/8/5 | ||||
| 브레이커용량 (AT)Main Breaker | 30 | ||||
| 냉각수량 (L/min)Cooling Water 냉각수압력 (0.1~0.3MPa)Water Pressure |
20 이상or more | ||||
| 부속품Accessories | 전원 케이블 5mPower cable 5m | ||||
| 지정색Painting Color | 日塗工 S4-389JMPA S4-389 | ||||
| 기기치수 (WxDxH) (mm)Dimensions | 350X933X767 | ||||
| 질량 (kg)Weight | 60 | ||||
* 환산치 1kW=860kcal/H
* 1. 냉각수량 20L/min(30°C), 매체유량 50~100L/min인 경우
* 1. Cooling capacity shows the cooling water 20 L/min(30°C), medium flow rate 50 - 100 L/min
주의 1. 사용하는 수질은 일본 냉동공조공업사회 정격에 따른 수질표준을 목표로 관리해주세요.
Notes : 1.For the management of water quality, refer to the water quality standards of the Japan Refrigeration and Air Conditioning Industry Association.
